УКНЦ Расчёт точного времени выполнения команд

Материал из Emuverse
Перейти к: навигация, поиск
Red copyright.png Данный материал защищён авторскими правами!

Использование материала заявлено как добросовестное, исключительно для образовательных некоммерческих целей.

Автор: Пользователи Alex_K, hobot, Patron, Titus на zx-pk.ru

TSSPD v0.1g

Тест TSSPD v0.1g by Titus, запускал и заснял Alex_K на УКНЦ литеры 7 с 1515ХМ1-031 [1].

TSSPD-XM1-7-4-TSSPD1.jpg 1
TSSPD-XM1-7-4-TSSPD2.jpg 2
TSSPD-XM1-7-4-TSSPD3.jpg 3
TSSPD-XM1-7-4-TSSPD4.jpg 4
TSSPD-XM1-7-4-TSSPD5.jpg 5
TSSPD-XM1-7-4-TSSPD6.jpg 6
TSSPD-XM1-7-4-TSSPD7.jpg 7
TSSPD-XM1-7-4-TSSPD8.jpg 8

IRQ

Тест IRQ.SAV v1.2 by Patron [2], запускал и заснял Alex_K.


MOV, MOVB, CMP, ADD

Тест MOV.SAV v1.0 [3] by Patron, запускал и заснял Alex_K [4].


Тест MOVB.SAV v1.0 by Patron, запускал и заснял Alex_K [5].


Тест CMP.SAV v1.0 by Patron, запускал и заснял Alex_K [6].


Тест ADD.SAV v1.0 by Patron, запускал и заснял Alex_K [7].


BIS, BISB, CMPB

Тест BIS.SAV v1.0 by Patron, запускал и заснял Alex_K.


Тест BISB.SAV v1.0 by Patron, запускал и заснял Alex_K.


Тест CMPB.SAV v1.0 by Patron, запускал и заснял Alex_K.


OP1

Тест OP1.SAV v1.0 by Patron, запускал и заснял Alex_K.

MOV-XM1-7-OP1 1.jpg

MOVPC2 v1.0

Тест MOVPC2.SAV by Patron [8], запускал Alex_K [9].

MOVPC-1-MOVPC2 01.jpg

TSSPD v1.0i

TSSPD-XM1-7-5-TSSPDi 01.jpg
TSSPD-XM1-7-5-TSSPDi 02.jpg
TSSPD-XM1-7-5-TSSPDi 03.jpg
TSSPD-XM1-7-5-TSSPDi 04.jpg
TSSPD-XM1-7-5-TSSPDi 05.jpg
TSSPD-XM1-7-5-TSSPDi 06.jpg
TSSPD-XM1-7-5-TSSPDi 07.jpg

TSTPC

Тест от Patron, запускал Alex_K [10]:

	Clr	R1
	Clr	R2
	Mov	(PC)+, R0
	Inc	R2
	Mov	R0, (PC)
	Inc	R1

TSTPC-TSTPC 01.jpg

Второй тест от Patron, запускал Alex_K [11]:

	Clr	R1
	Clr	R2
	Clr	R3
	MovB	(PC),(PC)
	Inc	R1
	Inc	R2
	Inc	R3
	Jmp	@#1000
	.Word	2000
	.Word	3000

TSTPC-TSTPC 02.jpg

Третий тест от Patron, запускал Alex_K [12]:

	Clr	R1
	Clr	R2
	Clr	R3
	Mov	(PC),R0
	Mov	(PC),R0
	Inc	R1
	Inc	R2
	Inc	R3
	Jmp	@#1000
	.Word	2000
	.Word	3000

TSTPC-TSTPC 03.jpg

Alex_K: "Два кода для анализа с результатами: " [13]
TSTPC-TSTPC 04 01.jpg
TSTPC-TSTPC 04 02.jpg

Alex_K: "Еще интересный случай." [14]
TSTPC-TSTPC 04 03.jpg

MovPC v1.1

Тест MovPC v1.1 от Patron, запускался Alex_K [15]:
MOVPC-1-MOVPC 1.1 01.jpg

MovPC2 v1.1, MovPC2 v1.2

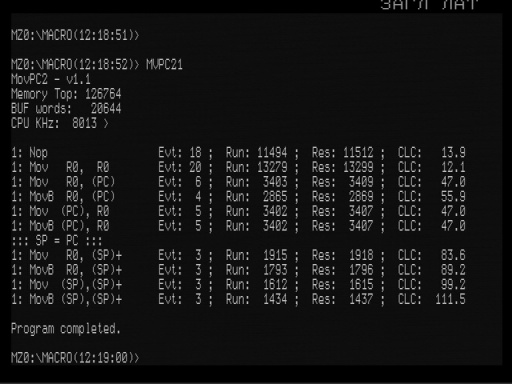

Тест MovPC2 v1.1 от Patron, запускался Alex_K:
MOVPC-1-MOVPC2 1.1 01.jpg

Тест MovPC2 v1.2 от Patron, запускался Alex_K:
MOVPC-1-MOVPC2 1.2 01.jpg

MovPCx

Тест MovPCx от Patron, запускался Alex_K [16]:

С PSW=0:
MOVPC-1-MOVPCX 000 01.jpg
MOVPC-1-MOVPCX 000 02.jpg

С PSW=340:
MOVPC-1-MOVPCX 340 01.jpg
MOVPC-1-MOVPCX 340 02.jpg

ASH, ASHC, DIV

Тест ASH от Patron, запустил и заснял hobot [17] (слева плата № 1, справа плата № 2):
Hobot 3212575 ASH.jpg Hobot 3227934 ASH.jpg

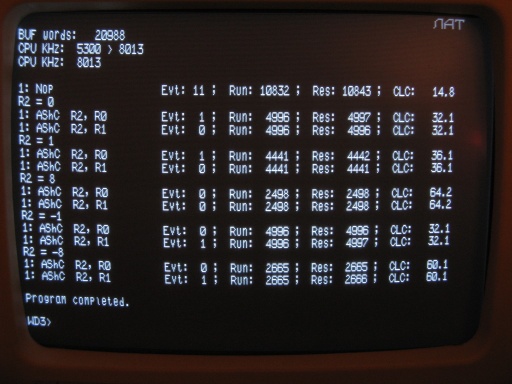

Тест ASHC от Patron, запустил и заснял hobot [18]:
Hobot 3266846 ASHC.jpg Hobot 3223838 ASHC.jpg

Тест DIV от Patron, запустил и заснял hobot [19]:
Hobot 3250462 DIV.jpg Hobot 3262737 DIV.jpg

ASHT

Тест ASHT от Patron, запустил и заснял hobot [20]:
Hobot 3228991 ASHT.jpg Hobot 3233087 ASHT.jpg

ASH1, ASH2

Тест ASH1 от Patron, запустил и заснял hobot [21]:
Hobot 3231064 ASH1.jpg Hobot 3234136 ASH1.jpg

Тест ASH2 от Patron, запустил и заснял hobot:
Hobot 3220824 ASH2.jpg Hobot 3223896 ASH2.jpg

ASHC1, ASHC2

Тест ASHC1 от Patron, запустил и заснял hobot:
Hobot 3271003 ASHC1.jpg Hobot 3269979 ASHC1.jpg

Тест ASHC2 от Patron, запустил и заснял hobot:
Hobot 3263835 ASHC2.jpg Hobot 3267931 ASHC2.jpg

ASH3, ASH4

Тест ASH3 от Patron, запустил и заснял hobot [22]:
Hobot 3215614 ASH3.jpg Hobot 3272945 ASH3.jpg

Тест ASH4 от Patron, запустил и заснял hobot:
Hobot 3252465 ASH4.jpg Hobot 3251441 ASH4.jpg

ASHC3, ASHC4

Тест ASHC3 от Patron, запустил и заснял hobot:
Hobot 3236081 ASHC3.jpg Hobot 3235057 ASHC3.jpg

Тест ASHC4 от Patron, запустил и заснял hobot:
Hobot 3226865 ASHC4.jpg Hobot 3271920 ASHC4.jpg

PDPCLK

Тест PDPCLK, запустил и заснял hobot [23] (слева Плата № 1, справа Плата № 2):
Hobot 4446322 PDPCLK.jpg Hobot 4403081 PDPCLK.jpg
Hobot 4435058 PDPCLK.jpg Hobot 4407177 PDPCLK.jpg
Hobot 4439154 PDPCLK.jpg Hobot 4394889 PDPCLK.jpg
Hobot 4423794 PDPCLK.jpg Hobot 4397961 PDPCLK.jpg
Hobot 4427890 PDPCLK.jpg Hobot 4451208 PDPCLK.jpg

JSR

Тест JSR, запустил и заснял hobot:
Hobot 4417650 JSR.jpg Hobot 4449160 JSR.jpg
