Автор: А. СЕРГЕЕВ

Источник: http://retro.h1.ru/RK86/Windows/TestPNP.html

Предлагаемая простая программа превращает компьютер «Радио-86РК» в прибор для проверки транзисторов и полупроводниковых диодов. Коды программы приведены в таблице, ее контрольная сумма равна 500DH. Программу запускают директивой МОНИТОРа GO.

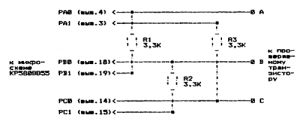

Для подключения проверяемого прибора к микросхеме КР580ВВ55 (D14 по схеме компьютера) нужно собрать приставку, схема которой показана на рисунке. Транзистор или диод подключают к клеммам А, В, С, причем порядок подключения выводов значения не имеет. На экране дисплея под буквенным обозначением каждой клеммы появится буква, соответствующая типу проводимости той области транзистора, которая подключена к данной клемме. Например:

A B C
N N Р

Это означает, что проверяемый транзистор обладает проводимостью типа N—Р—N, а вывод его базы подключен к клемме С. К сожалению, выводы эмиттера и коллектора программа различить не может, поэтому при необходимости вывод коллектора придется определять каким-либо другим способом. Как правило, он бывает соединен с корпусом транзистора. У транзисторов в пластмассовом корпусе вывод коллектора чаще всего находится между выводами эмиттера и базы.

Если у проверяемого транзистора «пробит» (замкнут накоротко) один из переходов, то на экране под обозначениями замкнутых клемм появятся нули, например:

A B C
N 0 0

И, наконец, под обозначениями клемм, подключенных к оборванным выводам или не подключенных вообще, выводятся символы X.

Диоды проверяют так же, как транзисторы, подключая их к любым двум клеммам. Например, если анод диода подключить к клемме А, а катод к клемме С, то на экран будет выведено:

A B C
Р X N

После запуска программа работает непрерывно и на экране дисплея немедленно отображаются все изменения в подключении клемм. Для прекращения работы программы и выхода в МОНИТОР достаточно нажать любую клавишу компьютера.

В заключение некоторые подробности для тех, кто захочет усовершенствовать программу или перенести ее на другой компьютер. В процессе проверки к каждой паре клемм прикладывается напряжение сначала одной, а затем обратной полярности. По падению напряжения на том из резисторов R1—R3, который включен в проверяемую цепь, определяется направление проводимости. При этом один из портов микросхемы КР580ВВ55 работает в режиме ввода, а два других — в режиме вывода. При переходе к проверке очередной цепи необходимый режим работы портов задается соответствующей командой, записываемой в регистр управляющего слова КР580ВВ55.

0000 21 87 00 CD 18 F8 3Е 90 D3 A3 ЗЕ 01 D3 Al D3 А2
0010 DB А0 17 Е6 02 4F 3Е 02 D3 Al D3 А2 DB A0 CD 6F
0020 00 3Е 82 D3 A3 3Е 01 D3 А0 D3 А2 DB А1 17 Е6 02
0030 4F 3Е О2 D3 АО D3 А2 DB Al CD 6F О0 ЗЕ 89 D3 A3
0040 3Е 01 D3 АО D3 Al DB А2 17 Е6 02 4F 3Е 02 D3 АО
005O D3 Al DB А2 CD 6F 00 21 97 О0 CD 18 F8 CD 12 F8
0О60 3С С2 06 00 0Е 0А CD 09 F8 CD 09 F8 С3 6С F8 Е6
0070 01 B1 4F 06 0О 21 83 О0 О9 4Е CD 09 F8 21 9В 00
0080 С3 18 F8 50 58 30 4Е 0А 0А 0D 2О 2О 41 20 2О 2О
0090 42 20 2О 2О 43 0А 0А 0D 2О 20 00 20 20 2В 00

Для обращения к регистрам КР580ВВ55 в программе использованы команды IN и OUT. Адрес регистра порта А — 0А0Н, порта В — 0А1Н, порта С — 0А2Н, управляющего слова — 0АЗН.

Во время проверки через Р—N переходы проверяемого прибора течет ток около одного миллиампера. У транзисторов большой мощности, а также у германиевых транзисторов старых типов начальные (неуправляемые) токи могут иметь такой же порядок, поэтому при проверке их, описываемым способом возможны ошибки.

А. СЕРГЕЕВ, г. Москва

Отсканировано с журнала Радио № 3 1990 г.
Отредактировано Лесных Ю. 2001 г.
